【解决方案】马尔文帕纳科钛白行业应用解决方案
466 人阅读发布时间：2021-12-09 17:38
日前，马尔文帕纳科组织多位应用专家到访国内钛白fen领军企业技术中心，带去了包含XRF、XRD、激光衍射、DLS、ELS等多种先进表征技术在钛白fen行业及其衍生品方面的应用推介，对其现有多台马尔文帕纳科的检测仪器的日常使用注意事项及维护做了详细的讲解，并于与会者进行了深入的交流和讨论。
钛白fen是一种重要的无机化工原料，主要成分为二氧化钛（TiO2），密度很小，具有无毒、最佳的不透明性、最佳白度和光亮度，被认为时目前世界上性能zui好的一种白色颜料，具有广泛应用于涂料、油墨、造纸、塑料橡胶、印刷、化纤、陶瓷、化妆品、食品、医药等工业领域。
钛白fen的主要原料为钛铁矿，也称为钛磁铁矿，是以多种金属元素共生的复合矿，主要以含铁、钒、钛等金属元素。其制造方法主要有两种：硫酸法和氯化法，对产品质控的要求主要集中在TiO2的含量、亮度、消色力、挥发物、悬浮物、吸油量、筛余物、水萃取液电阻率、金红石含量等。
马尔文帕纳科XRF、XRD以及激光衍射、DLS、ELS、静态图像等分析技术可以应为钛白fen行业提供用于原材料、钛白fen及其衍生品的元素分析、晶型鉴定、颗粒粒度及粒度分布、粒形、稳定性等多方面的应用。此文只涉及元素含量、晶型结构和粒度分析。
一、XRF 元素分析在钛白fen行业的应用
作为钛白fen原材料的钒钛磁铁成分分析使用的方法为原地质矿产部行业规范DZG93-07《岩石矿石分析规程》中《钒钛磁铁矿石分析规程》[1-2]。该规程中采用化学分析方法，样品用酸溶法或碱熔法溶（熔）矿，再分别用容量分析法测定铁和钛，然后用容量分析法、原子吸收法、比色法等分别测定钙、镁、铝、铬、钒、硅、硫、磷、锰、铜、钴、镍等元素。
因此，化学分析方法要完成以上元素的分析，分析周期长，操作繁琐，成本高，劳动强度大，污染严重，已经远远不能满足快速测定的需求。
而XRF作为一种快速、无损的元素分析手段已被广泛地应用于钛白fen原料及成品、衍生品的生产过程控制。
样品前处理对于XRF在钛白fen行业内的应用极为重要，针对不同类型的原料和产品，需要采用相应的手段进行研磨、压片或者熔融处理以获得最佳的应用效果，现场针对XRF技术在实际工作中的应用进行了详细而深入的分享与探讨。
粉末压片法针对钛白fen、高钛渣、钛铁矿均可采用电动玛瑙或人工研磨（玛瑙研体），但要注意，高钛渣和钛铁矿不能与钛白fen使用同一个玛瑙研体，否则会造成样品污染，造成制样误差。
由于钛白fen中钛含量高，粉末压片法即可获得较好的精度和重复性良好的结果。而对于成分复杂的高钛渣和钛铁矿来说测量重复性不好。而玻璃熔融法相对于粉末压片法来可以zui大程度地消除样品的矿物效应和、不均匀性和粒度效应，配备专业的熔融制样设备，可以获得更好的重复性。下表中列出了熔融制样设备在制备高钛渣或钛铁矿时的参数及程序设置。
在钛白fen相关应用中，建议测了条件设置见下表
在软件程序条件选择中，需注意Ti，V，Cr之间的干扰，比如谱线的选择、分光晶体的选择和背景位置的选择等。
二、XRD 在钛白fen行业中的应用
众所周知，钛铁矿是钛白fen的主要原料，目前国内几乎所有的钛白fen厂都使用它作为原料。而二氧化钛品位的高低是钛白fen生产厂家选择钛铁矿时首先考虑的因素，它直接影响收率和成本，通常一般矿中的二氧化钛含量应不低于47%。
我们知道二氧化钛（TiO2）在自然界有三种结晶形态（三种同分异构体），分别是：金红石型和锐钛型和板钛型。金红石型是二氧化钛最稳定的结晶形态，结构致密，与锐钛型相比有较高的硬度、密度、介电常数与折光率。
二氧化钛品位过低，不仅要增加原料的消耗，而且还要多消耗硫酸。但通常二氧化钛含量高的钛铁矿（特别是次生矿）一般都含有少量的天然金红石，它以二氧化钛的金红石晶型存在，极难溶解，最后的酸解率降低，而且使生产中的沉降、净化过程变得十分复杂，由于钛铁矿的成分和化学组成十分复杂，化学分析的方法很难准确地反映其金红石成分的含量。

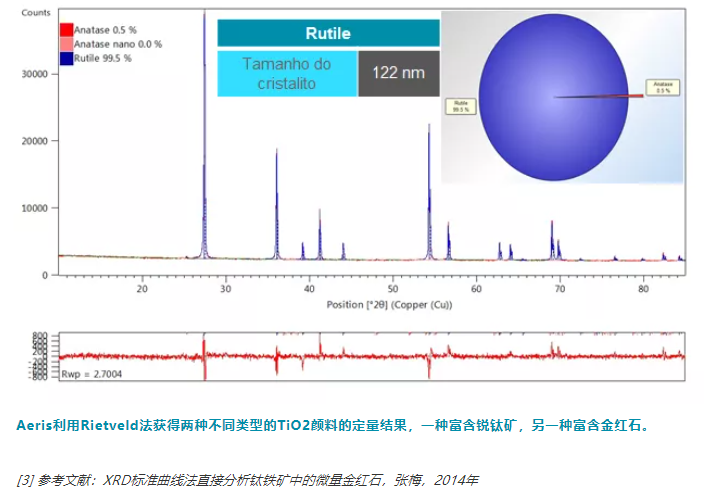

而不同晶型的化合物具有完全不同的XRD图谱，可以用XRD技术测量钛铁矿中不同形态存在的二氧化钛的含量。

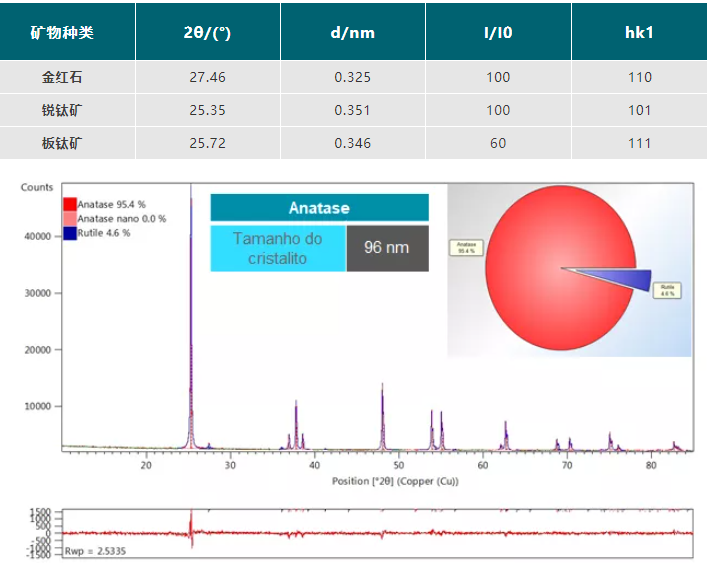

下表为金红石、锐钛矿和板钛矿的XRD主衍射峰数据，可以看到虽然金红石和锐钛矿在结构上有共同相似的特点，但由于金红石与锐钛矿的最强衍射峰一个在27.46°（/2Ө）左右，一个在25.35°（/2Ө）左右，因此将两者可较轻易区分开来。部分板钛矿的最强峰与锐钛矿的最强峰接近，但根据传统的三强法仍能将两者区分开来[3]。
三、粒度表征技术在钛白fen行业的应用
钛白fen粒度分布是一个综合性的指标，它严重影响钛白fen颜料性能和产品应用性能，因此，对于遮盖力和分散性的讨论可直接从粒度分布上进行分析。
影响钛白fen粒度分布的因素较为复杂，需要控制粒度分布的环节分别是涉及水解工艺的水解原始粒径大小；其次是涉及煅烧工艺的成长颗粒粒径分布；以及涉及到粉碎工艺的最终产品的粉碎颗粒粒径。
钛白fen行业测定粒度分布的传统方法是沉降法和静态图像法。影响沉降法的因素很多，测定的结果有较大差别；静态图像法（电子显微镜）测定粒度分布又必须借助大量统计工具，结果才能较为接近实际情况。
自1975年马尔文激光粒度仪诞生后，大大提高了粒度分析的速度和准确性，目前已广泛的应用于钛白fen行业。
激光衍射粒度分析原理
在激光衍射测量中，激光束穿过分散颗粒样品，测量散射光强度的角度变化。大颗粒的散射光角度小，而小颗粒的散射光角度大。之后对角度散射光强数据进行分析，使用米氏光散射理论，对形成散射图样的颗粒进行计算。
激光粒度仪测量颗粒粒度具有测量动态范围宽、分析速度快、具有可验证的准确度和重复性等优点，可以提供颗粒粒径以及粒径累计分布值。

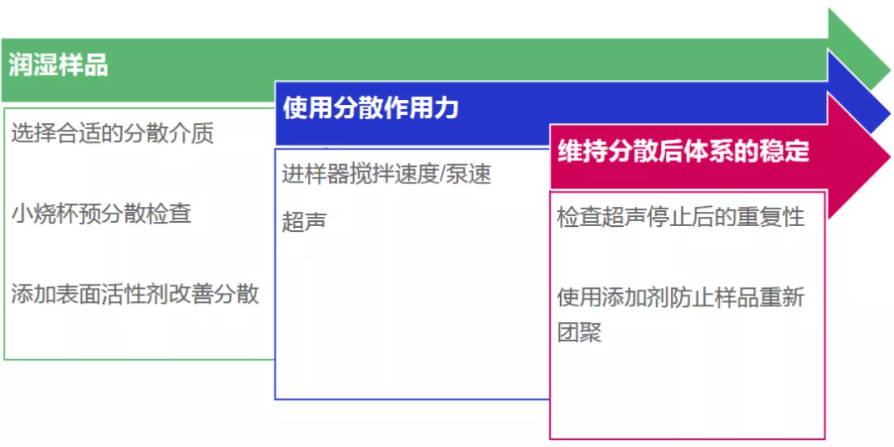

纳米级钛白fen测试结果主要影响因素有：分散介质、遮光度、光学参数、超声功率和时间。
钛白fen行业粒度分析实例
钛白fen无论是锐钛矿还是金红石，都是由直径在0.1~0.3μm的球形颗粒单一晶体所组成。单一晶体粒子的大小和由此凝集结合的二次粒子的结合力数值以及结合量将会导致钛白fen分散体系的白度、消色力、分散性、耐候性等颜料性能的变化。因此颗粒粒度和粒度分布是影响颜料性能和应用的重要指标。

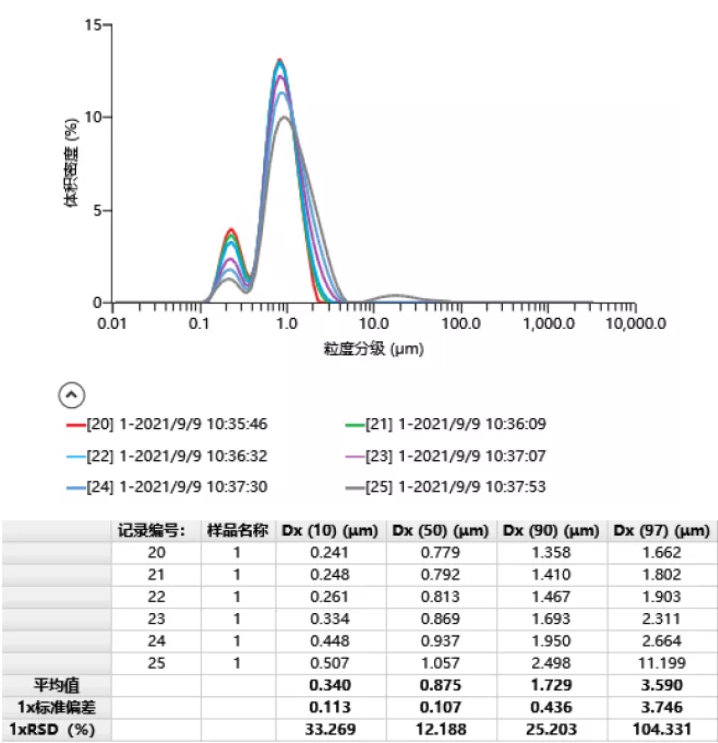

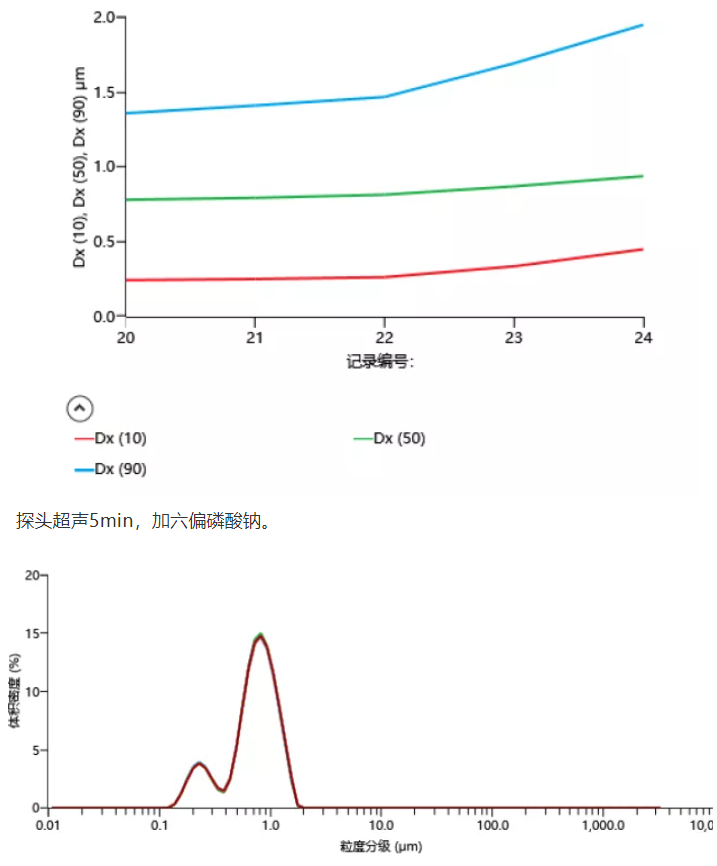

马尔文帕纳科Mastersizer 3000激光粒度仪，探头超声5min，连续测试样品粒径逐渐增加，粒度分布图如下。
